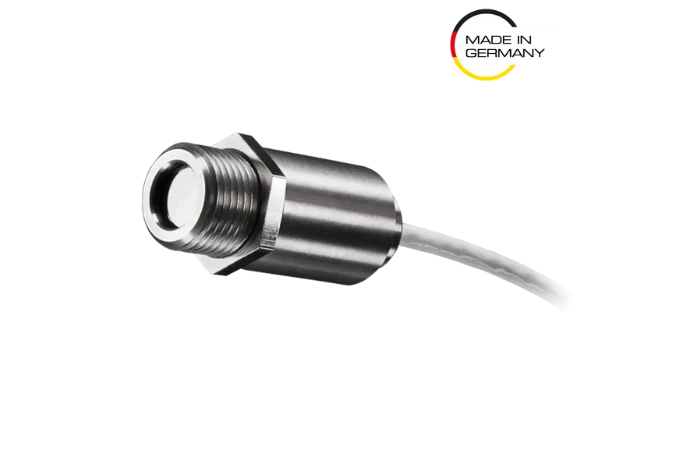

OPTRIS-CSmicro LT15 – KIZILÖTESİ PİROMETRE (MESAFE-ÖLÇÜM ORANI 15:1)

> Mini ölçüm başlığı 24 × 12 mm, M12x1 diş
> Sıcaklık aralığı: −50…+1030 °C
> Spektral aralık: 8–14 µm
> 14 ms hızlı tepki süresi
> Ortam sıcaklığı dayanımı 120 °C’ye kadar (ölçüm başlığı)
> Termal şok dayanımlı tasarım, yüksek tekrarlanabilirlik

CSmicro LT; kompakt, sağlam ve makine/ekipman entegrasyonuna uygundur. USB kitiyle kolay konfigürasyon.

Teslimat Kapsamı

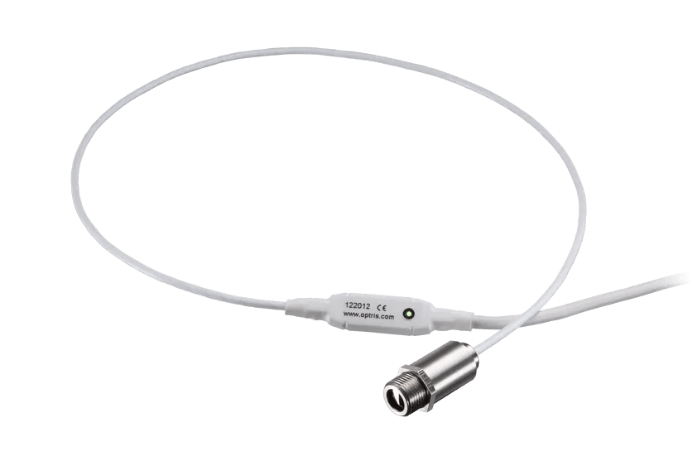

CSmicro LT (1 m kablo – başlık ile elektronik arasında 500 mm), 1× montaj somunu ve CSmicro Kullanım Kılavuzu dahildir.

Fiyat aralığı: €278,85 - €407,55 + KDV

Analog Çıkış

Optik Odak

Sensor Başlığı / Elektronik Üniteden Sonra Kablo Uzunluğu

USB bağlantı kiti

Temizle

Kıyasla

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

Kızılötesi Pirometre (Optris CSmicro LT15)

Optris CSmicro LT15, endüstriyel ortamlarda hızlı ve temassız sıcaklık ölçümü sağlar. Ayrıca ekonomik bir seçenek sunarken gelişmiş performans üretir. Ürün ailesi hakkında daha fazla bilgi için Optris sayfasını ve IR termometre kategorisini ziyaret edebilirsiniz. Termopil dedektörü 8–14 µm bantta çalışır ve yüksek emisyonlu hedefleri düşük sıcaklıklarda bile doğru şekilde ölçer. Böylece cihaz; termoform, plastik işleme, gıda üretimi, ağır sanayi ve makine izleme gibi uygulamalarda güvenilir bir IR sensörü haline gelir.

Performans ve Bağlantı

Seri; farklı optikler, çeşitli D:S oranları ve geniş çıkış seçenekleri sunar. Ayrıca 4–20 mA, 0–10 V, 0–5 V ve 0–1 V çıkışlar kontrol sistemlerine hızlı bağlantı sağlar. Dijital alarm ve RS232 desteği iletişimi kolaylaştırır. mA modelleri iki telli yapıyla kurulumu sadeleştirir. Yakın odak (CF) ve standart odak (SF) seçenekleri kullanıcıya uygulamaya uygun lensi seçme özgürlüğü sunar.

Optik Yapı ve Tepki Süresi

D:S oranı modele göre 2:1 ile 15:1 arasında değişir. Bu yapı cihazın −50…+1030 °C sıcaklık aralığında hızlı (14 ms) sonuç vermesini sağlar. Kompakt gövde ve 120 °C sensör başlığı dayanımı, cihazın üretim hatlarına ve dar alanlara rahatça yerleşmesini sağlar. Ayrıca kullanıcı düşük boyutlu noktalarda daha yüksek doğruluk elde eder.

Dayanıklılık ve LED İşlevleri

Cihaz zorlu ortam değişimlerinde stabil çalışır. Termal şok dayanımı sıcaklık dalgalanmalarını tolere eder. Ayrıca M12x1 paslanmaz çelik başlık dar alanlarda hızlı montaj sağlar. Elektronik bileşenler kablo üzerinde yer aldığı için sensör ucu yüksek sıcaklıklarda daha dayanıklı hâle gelir. Sensör ucundaki yeşil LED; alarm, hedef alma desteği, öz-teşhis ve sıcaklık kodu gibi işlevleri aktif şekilde gerçekleştirir.

Yazılım ve Aksesuarlar

Opsiyonel USB kiti ve ücretsiz CompactConnect yazılımı cihazın yapılandırmasını kolaylaştırır. Yazılım sıcaklık değişimlerini zaman serisi olarak kaydeder. Ayrıca IRmobile Android uygulaması devreye almayı hızlandırır ve canlı ölçüm değerlerini anlık olarak gösterir. Daha fazla bilgi için üretici sayfasını inceleyebilirsiniz: Optris CSmicro LT infrared pyrometer.

Opsiyonel hava purjörü, montaj flanşları ve yakın odak lens gibi aksesuarlar küçük nokta boyutlarında doğruluğu artırır. Optris tüm sensörleri Almanya’da üretir ve PTB ile NIST standartlarına uygun şekilde kalibre eder. Ayrıca yüksek adetli OEM projelerinde kablo uzunluğu gibi özellikleri kolayca özelleştirir. Kalibrasyon hizmetleri ve uygulama desteği için teknik ekip kullanıcılara doğrudan destek sağlar.

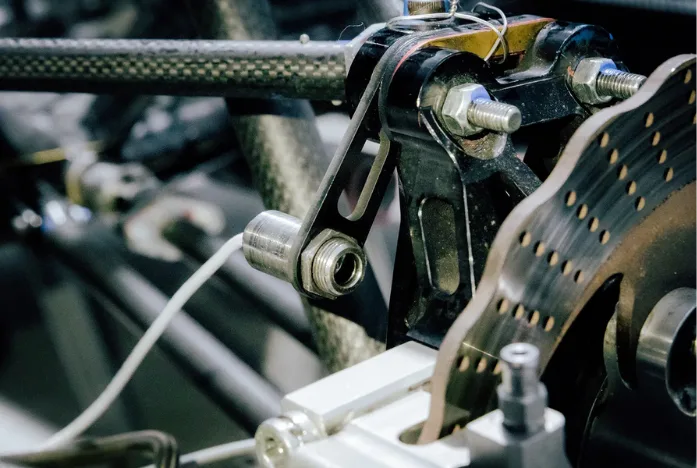

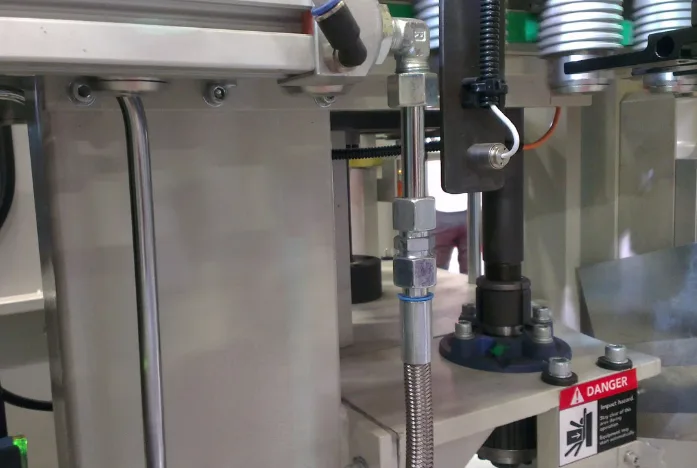

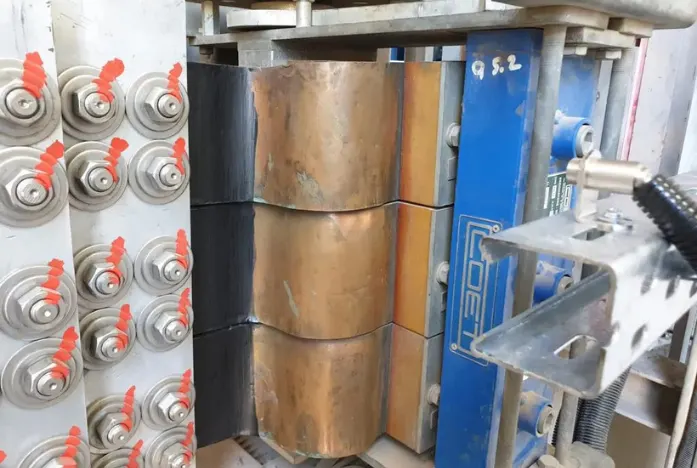

Uygulama Alanları

Otomotiv üretiminde karbon ve plastik yapıştırma süreçlerinde sıcaklık izleme sağlar.
Litoğrafi süreçlerinde gelişmiş sıcaklık kontrolü sunar.
Endüstriyel IR ısıtıcı ve kurutucularda kontrol optimizasyonu sağlar.
Anlık yapıştırıcı uygulaması izleme ile bağ mukavemetini artırır.

Ayrıca sıcaklık ölçüm cihazları kategorisinde benzer Optris ürünlerini inceleyebilirsiniz.

Stok kodu: OPTCS-LT15 Kategoriler: IR (Temassız), Termometre Marka: Optris

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

Analog Çıkış	mV çıkış ile, mA çıkış ile
Optik Odak	Standart Odak SF, Yakın Odak CF 3,4 mm @ 50 mm
Sensor Başlığı / Elektronik Üniteden Sonra Kablo Uzunluğu	0,5 m / 0,5 m (standart), 0,5 m / 3 m, 0,5 m / 6 m, 3 m / 0,5 m, 3 m / 3 m, 6 m / 0,5 m, 6 m / 3 m
USB bağlantı kiti	Yok, Dahil

DETEKTÖR
Detektör	Termopil
Ölçüm prensibi	Tek renk (Single Color)
Spektral aralık	8–14 µm
Tepki süresi	14 ms (maruz kalma süresi 14 ms)
Örnekleme frekansı	70 Hz
Değiştirilebilir ölçüm başlığı	Yok

OPTİK
D:S (mesafe:nokta)	15:1
Nokta çapı (SF optik)	26.7 at 400mm
Diğer optikler	SF + CF: 0.8 mm at 10 mm CF: 3.4 mm at 50 mm
Odak	Sabit

HEDEFLEME
Lazer hedefleme	Yok
Video hedefleme	Yok

ÖLÇÜM
Nesne ölçüm aralığı	−50…+1030 °C
Doğruluk	±%1 veya ±1 °C ^**2)
Tekrarlanabilirlik	±%0,5 veya ±0,5 °C ^**2)
Sıcaklık katsayısı	±0,05 K/K veya ±0,05 %/K ³⁾
Termal duyarlılık (NETD)	50 mK
Isınma süresi	10 dk
Emisyon / Transmisyon / Yansıma	0,100–1,100
Eğim (Slope)	—

ARAYÜZLER
Arayüz	Opsiyonel USB programlama (Optris CS kiti)
Desteklenen protokoller	Opsiyonel USB 2.0
Uyumlu yazılım	CompactConnect, IRmobile

ANALOG G/Ç
Doğrudan çıkış/giriş	0–10 V; 0–5 V; 0–1 V; veya 4–20 mA
Kablo uzunluğu	0,5 + 0,5 m / 9 m’ye kadar

SİNYAL İŞLEME
Konfigürasyon	Optris CS kiti + CompactConnect veya IRmobile
Çalışma	Bağımsız (Autonomous Standalone)
Yetenekler	Average, Peak hold, Valley hold, eşik/histerezisli gelişmiş peak hold, tetiklemeli çıkış ve tetiklemeli peak hold (yazılımdan ayarlanır)

GENEL
Boyut	Ø12 × 35 mm, M12x1
Gövde malzemesi	Paslanmaz çelik
Ağırlık	≈58 g
Menşei	Almanya

ÇEVRE & SERTİFİKASYON
Çalışma sıcaklığı	Ölçüm başlığı: −20…+120 °C; Elektronik: −20…+80 °C ^**4)
Depolama sıcaklığı	−40…+85 °C
Bağıl nem	%10–95, yoğuşmasız
Koruma sınıfı	IP65, NEMA 4 (terminal konektörü hariç)
EMC	2014/30/EU
Darbe / Titreşim	IEC 60068-2-27 (25 G & 50 G) / IEC 60068-2-6, -2-64
Standartlar	CE, UKCA, RoHS

GÜÇ
Besleme	5–30 V DC
Tüketim	< 50 mW
Akım çekişi	≈9 mA (mV versiyon)

PARÇA NO & NOTLAR
Parça numaraları	OPTCSMXLT02XXCBX, OPTCSMXLT15XXCBX
Ek notlar	1) %90 enerji/değer; 2) 23 ± 5 °C ortam, >0 °C hedef; 3) 28 °C ortam için; 4) Elektronik (mA versiyon) −20…+75 °C

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

Uygulama

Yazılım

CompactConnect, Optris sabit pirometrelerin izleme, analiz ve kontrol yeteneklerini genişletir: sıcaklık–zaman trend grafikleri, veri kaydı, otomatik proses kontrolleri, sensör parametrizasyonu ve gelişmiş sinyal işleme (Average / Peak Hold / Valley Hold / eşik tabanlı tetikleme vb.). Kurulum ve ayar için USB kiti gerekebilir. Android için IRmobile, hızlı devreye alma ve anlık izleme sağlar.

Ücretsiz lisans, sınırsız kullanım
Sıcaklık–zaman kaydı ve grafik
Tam sensör parametrizasyonu
Otomatik proses kontrol fonksiyonları

İndirme: CompactConnect için form doldurmanız gerekir — CompactConnect yazılımı

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

Dökümanlar

Dokümanlar

  CSmicro LT / LTH — Teknik Özellikler (Datasheet)
  CSmicro — Kullanım Kılavuzu
  CS / CSmicro — UART Seri Komutları
  CompactConnect — Kullanım Kılavuzu
  CSmicro — STEP Dosyası (Başlık, Elektronik, Wago Terminal)

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

SSS

Sık Sorulan Sorular

Ölçekleme, emisyon ve diğer ayarları nasıl değiştiririm?
Ayar değişikliği için Optris CS kiti (ACCSMIAC) ve CompactConnect yazılımı kullanılır.

CSmicro LT’de dijital iletişimi nasıl etkinleştiririm?
Dijital iletişim için opsiyonel USB programlama kiti gerekir. Terminal blok üzerinden USB adaptör kablosunun her iletkenini, sensör kablosundaki aynı renk iletkenle eşleştirerek bağlayın. Sensör çift yönlü (bidirectional) ve tek yönlü (burst mode) iletişimi destekler.

RS232 desteği var mı?
Evet. Çift yönlü RS232 için ek bir arayüz kartı gerekir (önerilen MAX3381E).

Açık kollektör (open collector) çıkışı var mı?
Evet. İlave bir açık kollektör alarm çıkışı desteklenir. Eşzamanlı analog çıkışla birlikte harici röle tetiklenebilir. Uzun kablolarda ground hattında gerilim düşümü oluşabileceğinden mV çıkışı bozulabilir; bu durumda kahverengi kablo besleme toprağı, termokupl kablo ise ground olarak kullanılabilir.

Akıllı telefonla ayar yapılabilir mi?
Evet. IRmobile Android uygulaması ile USB-OTG destekli telefon/tablet üzerinden izleme ve temel ayarlar yapılabilir. Telefon, sensörü besleyebilir.

Enerji verildiğinde ne zaman ölçüme hazır olur?
Isınma süresi vardır. Vcc ≥ 12 V olduğunda sensörün stabil çalışması yaklaşık 5 dakika alabilir. Bu sürede LED alarm durumunu gösterebilir.

Hedefe maksimum mesafe neye göre belirlenir?
Hedef boyutu ve optik çözünürlük (D:S) belirleyicidir. Ölçüm sapmasını önlemek için hedef, görüş alanını doldurmalı; spot çapı hedeften küçük/eşit olmalıdır (spot enerjinin %90’ına karşılık gelir).

Harici yakın odak lensi (CF) kullanılırsa ne yapmalıyım?
CF lens ile küçük hedefler ölçülebilir. Bu durumda transmisyon = 0,78 olarak ayarlanmalıdır (USB kiti + yazılım ile). Gerekirse transmisyon değeri deneysel olarak belirlenebilir.

Sensörün arka ucundaki yeşil LED ne işe yarar?
Alarm, hedefleme desteği, öz-teşhis ve sıcaklık kodu göstergesi olarak programlanabilir. Fabrika varsayılanı öz-teşhistir.

LED sürekli yanıyorsa?
Öz-teşhis modunda LED’in sürekli yanması (veya kısa kesintilerle yanması), sensörün ortam değişimleri nedeniyle henüz stabil olmadığını veya hata durumunu gösterebilir.

Güç kaynağı gereksinimi nedir?
5–30 V DC ayrı, regüle bir besleme kullanın. Artık dalgalanma (ripple) en fazla 200 mV olmalıdır. Tüm güç ve veri hatlarında ekranlı kablo kullanın.

CSmicro’nun ekranlama (shield) hattını topraklamalı mıyım?
Ekran (siyah) hattı, GND (kahverengi) ile bağlı değildir. Proje gereğine göre ekranı şaseye veya GND’ye bağlayın (hangisi daha stabil sonuç veriyorsa). Ayrıntılar için kılavuzdaki çizimleri izleyin.

mA ve mV çıkışlı sürümlerde çıkış empedansı nedir?
mV çıkışlı sürümde çıkış empedansı ≥ 10 kΩ olmalıdır. mA çıkışlı sürümde maksimum döngü empedansı 1000 Ω’dur.
