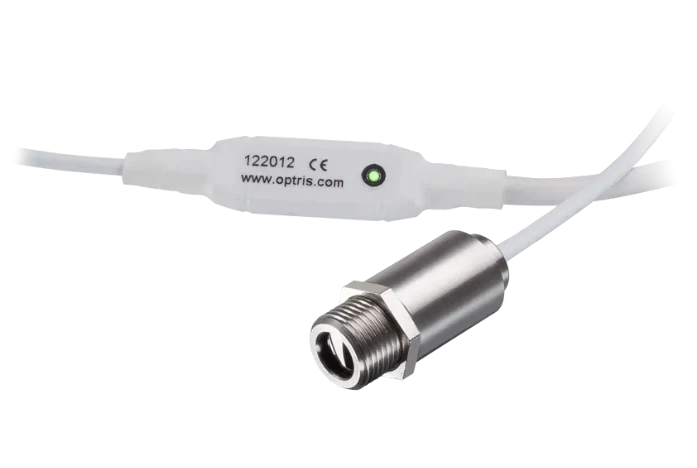

OPTRIS-CSmicro LT22H – KIZILÖTESİ PİROMETRE (MESAFE-ÖLÇÜM ORANI 22:1)

> Mini ölçüm başlığı 24×12 mm, M12x1 diş
> Sıcaklık aralığı: −50…+1030 °C
> Spektral aralık: 8–14 µm
> Ortam sıcaklığı dayanımı: başlıkta 180 °C’ye kadar (soğutmasız)
> D:S: 22:1 (LT22H)
> Termal şok dayanımlı tasarım; yüksek doğruluk ve tekrarlanabilirlik

CSmicro LTH; zorlu endüstriyel koşullarda güvenilir ölçüm için geliştirilmiş, kompakt ve dayanıklı bir IR sensörüdür.

Teslimat Kapsamı

CSmicro LTH (1 m kablo – başlık ile elektronik arasında 500 mm), 1× montaj somunu, CSmicro Kullanım Kılavuzu.

Fiyat aralığı: €407,55 - €536,25 + KDV

Optik Odak

Sensor Başlığı / Elektronik Üniteden Sonra Kablo Uzunluğu

Analog Çıkış

USB bağlantı kiti

Temizle

Kıyasla

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

Kızılötesi Pirometre (Optris CSmicro LT22H)

CSmicro LTH, endüstriyel süreçlerde temassız sıcaklık ölçümünü hızlı ve doğru şekilde gerçekleştirmek için geliştirilmiştir. Özel termopil dedektörü 8–14 µm spektral aralıkta çalışır ve −50…+1030 °C aralığındaki yüksek emisyonlu hedefleri hassas biçimde okur. Ayrıca LTH serisi, 22:1 D:S oranı ve 180 °C ortam sıcaklığı dayanımıyla CSmicro LT serisinden belirgin biçimde ayrılır. Bu sayfadaki LT22H modeli 22:1 D:S performansıyla öne çıkar.

Kompakt gövde sağlam kullanım sunar. İlk olarak termal şok dayanımı değişken proseslerde kararlı ölçüm sağlar. Ayrıca cihaz; termoform, plastik işleme, gıda üretimi, kalite kontrol ve makine izleme gibi birçok alanda kontrol döngülerine hızla uyum sağlar. Böylece kullanıcılar hem tutarlı ölçüm hem de kesintisiz proses denetimi elde eder.

Seri; geniş optik seçenekleri, farklı D:S oranları ve çeşitli çıkış tipleri sunar. Ayrıca 4–20 mA, 0–10 V, 0–5 V ve 0–1 V çıkış seçenekleri dijital alarm ve RS232 iletişimle birlikte çalışır. Üstelik mA çıkışlı sürümler iki telli yapılarıyla kurulumu sadeleştirir. Dahası kullanıcılar; yakın odak (CF) ya da standart odak (SF) lensleri uygulamanın gereksinimine göre kolayca seçer.

M12x1 dişli paslanmaz çelik başlık dar ve sıcak alanlarda pratik montaj sağlar. Elektronik modül kablo üzerinde yer aldığı için başlık yüksek sıcaklığa daha iyi dayanır. Bununla birlikte uçtaki yeşil LED alarm, hedef desteği, öz-teşhis ve sıcaklık göstergesi işlevleriyle süreç yönetimini hızlandırır. Böylece operatör durum değişikliklerini anında takip eder.

Kullanıcılar sensörü opsiyonel USB kiti ve ücretsiz CompactConnect yazılımıyla hızlı biçimde yapılandırır. Yazılım sıcaklık-zaman grafikleri ve kayıt araçlarıyla analiz sürecini kolaylaştırır. Ayrıca IRmobile (Android) uygulaması devreye alma ve görselleştirme adımlarını saniyeler içinde tamamlar.

Kullanıcılar; hava purjörü, montaj flanşları ve yakın odak lens gibi aksesuarlarla küçük hedeflerde yakın ölçümü kolaylaştırır. Optris, sensörleri Almanya’da üretir ve PTB ile NIST standartlarına göre kalibre eder. Ayrıca OEM projelerinde kablo uzunluğu gibi teknik detayları isteğe göre düzenler. Sonuç olarak mühendislik ekibi; seçim, kurulum ve devreye alma süreçlerinde kapsamlı destek sunar.

Uygulama Alanları

Plastik işleme ve termoform süreçlerinde hassas sıcaklık kontrolü sağlar.
Yüksek gerilimli elektrik sistemlerinde güvenli sıcaklık izleme sunar.
Enjeksiyon kalıplamada Thermal Fingerprint çözümleriyle Endüstri 4.0 uyumunu güçlendirir.
Gıda üretim hatlarında sürekli sıcaklık kontrolü sağlar.
Kâğıt üretim hatlarında yangın güvenliği için IR izleme süreçlerini geliştirir.

Stok kodu: OPTCS-LT22H Kategoriler: IR (Temassız), Termometre Marka: Optris

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

Optik Odak	Standart Odak SF, Yakın Odak CF 3,4 mm @ 50 mm
Sensor Başlığı / Elektronik Üniteden Sonra Kablo Uzunluğu	0,5 m / 0,5 m (standart), 0,5 m / 3 m, 0,5 m / 6 m, 3 m / 0,5 m, 3 m / 3 m, 6 m / 0,5 m, 6 m / 3 m
Analog Çıkış	mV çıkış ile, mA çıkış ile
USB bağlantı kiti	Yok, Dahil

DETEKTÖR
Detektör	Termopil
Ölçüm prensibi	Tek renk (Single Color)
Spektral aralık	8–14 µm
Tepki süresi	150 ms (maruz kalma: 150 ms)
Örnekleme frekansı	7 Hz
Değiştirilebilir başlık	Yok

OPTİK
D:S (mesafe:nokta)	22:1 (LT22H)
Nokta çapı (SF optik)	50 mm @ 1100 mm
Diğer optikler	SF+CF: 0.6 mm @ 10 mm CF: 2,3 mm @ 50 mm
Odak	Sabit

HEDEFLEME
Lazer hedefleme	Yok
Video hedefleme	Yok

ÖLÇÜM
Nesne ölçüm aralığı	−50…+1030 °C
Doğruluk	±%1 veya ±1 °C ^**2)
Tekrarlanabilirlik	±%0,5 veya ±0,5 °C ^**2)
Sıcaklık katsayısı	±0,05 K/K veya ±0,05 %/K ^**3)
NETD	50 mK
Isınma süresi	10 dk
Emisyon / Transmisyon / Yansıma	0,100–1,100
Eğim (Slope)	—

ARAYÜZLER
Arayüz	Opsiyonel USB programlama (optris CS kiti)
Desteklenen protokoller	Opsiyonel USB 2.0
Uyumlu yazılım	CompactConnect, IRmobile

ANALOG G/Ç
Doğrudan çıkış/giriş	0–10 V; 0–5 V; 0–1 V; veya 4–20 mA
Kablo uzunluğu	0,5 + 0,5 m (standart), 3 m, 6 m

SİNYAL İŞLEME
Konfigürasyon	optris CS kiti + CompactConnect veya IRmobile
Çalışma	Bağımsız (Autonomous Standalone)
Yetenekler	Average, Peak hold, Valley hold, eşik/histerezisli gelişmiş peak hold, tetiklemeli çıkış ve tetiklemeli peak hold (yazılımdan ayarlanır)

GENEL
Boyut	Ø12 mm × 35 mm, M12x1
Gövde malzemesi	Paslanmaz çelik
Ağırlık	≈58 g
Menşei	Almanya

ÇEVRE & SERTİFİKASYON
Çalışma sıcaklığı	Başlık: −20…+180 °C; Elektronik: −20…+80 °C ^**4)
Depolama sıcaklığı	−40…+85 °C
Bağıl nem	%10–95, yoğuşmasız
Koruma sınıfı	IP65, NEMA 4 (terminal konektörü hariç)
EMC	2014/30/EU
Darbe / Titreşim	IEC 60068-2-27 (25 G & 50 G) / IEC 60068-2-6, -2-64
Standartlar	CE, UKCA, RoHS

GÜÇ
Besleme	5–30 V DC
Tüketim	< 50 mW
Akım çekişi	≈9 mA (mV versiyon)

PARÇA NO & NOTLAR
Parça numarası	OPTCSMXLT22HXXCBX
Ek notlar	1) %90 enerji/değer; 2) 23 ± 5 °C ortam, >0 °C hedef; 3) 28 °C için geçerlidir (hangisi daha büyükse); 4) Elektronik (mA versiyon) −20…+75 °C

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

Uygulama

Yazılım

CompactConnect, Optris sabit pirometrelerin izleme, analiz ve kontrol yeteneklerini genişletir: sıcaklık–zaman trend grafikleri, veri kaydı, otomatik proses kontrolleri, sensör parametrizasyonu ve gelişmiş sinyal işleme (Average / Peak Hold / Valley Hold / eşik tabanlı tetikleme vb.). Kurulum ve ayar için USB kiti gerekebilir. Android için IRmobile, hızlı devreye alma ve anlık izleme sağlar.

Ücretsiz lisans, sınırsız kullanım
Sıcaklık–zaman kaydı ve grafik
Tam sensör parametrizasyonu
Otomatik proses kontrol fonksiyonları

İndirme: CompactConnect için form doldurmanız gerekir — CompactConnect yazılımı

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

Dökümanlar

Dokümanlar

  CSmicro LT/LTH — Datasheet
  CSmicro — Kullanım Kılavuzu
  CS/CSmicro — UART Seri Komutları
  CompactConnect — Kullanım Kılavuzu
  CSmicro — STEP (Başlık, Elektronik, Wago Terminal)

Açıklama
Teknik Bilgi
Uygulama
Dökümanlar
SSS

SSS

Sık Sorulan Sorular

CSmicro LT ile CSmicro LTH arasındaki temel fark nedir?
LTH, özel termopili ile 22:1’e kadar daha yüksek D:S seçenekleri ve soğutmasız 180 °C’ye kadar başlık ortam sıcaklığı dayanımı sunar. Bu nedenle, başlığın yüksek sıcaklıklara maruz kaldığı veya sensörün hedeften uzakta konumlandığı senaryolarda LTH daha sık tercih edilir.

Ölçekleme, emisyon ve diğer ayarları nasıl değiştiririm?
Ayarlar, optris CS kiti (ACCSMIAC) ve CompactConnect yazılımı ile yapılandırılır.

CSmicro LTH’yi dijital iletişim için nasıl kurarım?
Opsiyonel USB programlama kiti gerekir. Terminal blokta USB adaptör kablosunun her iletkenini sensör kablosundaki aynı renkle eşleştirip bağlayın. Sensör çift yönlü ve tek yönlü (burst) iletişimi destekler.

RS232 desteği var mı?
Evet. Çift yönlü RS232 için ek bir arayüz kartı gerekir (MAX3381E önerilir).

Açık kollektör (open collector) çıkışı destekleniyor mu?
Evet. İlave bir açık kollektör alarm çıkışı mevcuttur. Uzun kablolarda ground hattı düşümü mV çıkışını etkileyebilir; kahverengi kabloyu besleme toprağı, termokupl kablosunu ground olarak kullanabilirsiniz.

Akıllı telefon ile ayar yapılabilir mi?
Evet. IRmobile Android uygulaması ile USB-OTG destekli cihazlarda izleme/temel ayarlar yapılabilir. Telefon sensörü besleyebilir.

Enerji verildikten sonra ne zaman ölçüme hazır olur?
Isınma süresi vardır. Vcc ≥ 12 V iken sensörün stabil moda geçmesi yaklaşık 5 dakika alabilir; bu sırada LED alarm gösterebilir.

Hedeften ne kadar uzakta konumlanabilirim?
Hedef boyutu ve optik çözünürlük (D:S) belirleyicidir. Görüş alanı hedefle en az eşit olmalı; spot çapı ≤ hedef kuralı sağlanmalıdır (spot enerjinin %90’ına karşılık gelir).

Harici yakın odak (CF) lens kullanılırsa ne yapmalıyım?
CF lens ile küçük hedefler ölçülebilir. Bu durumda transmisyon = 0,78 olarak ayarlanmalıdır (USB kiti + yazılım). Gerekirse değer deneysel belirlenir.

Uçtaki yeşil LED’in işlevi nedir?
Alarm, hedef destek, öz-teşhis ve sıcaklık kodu göstergesi olarak programlanabilir.

LED sürekli yanıyorsa?
Öz-teşhis modunda sürekli yanma (veya kısa aralıklı yanma), ortam değişimleri nedeniyle sensörün henüz stabil olmadığını veya hata durumunu gösterebilir.

Güç gereksinimi nedir?
Ayrı ve regüle 5–30 V DC besleme kullanın. Artık dalgalanma en fazla 200 mV olmalıdır. Tüm güç/veri hatlarında ekranlı kablo kullanın.

CSmicro’nun ekran (shield) hattını topraklamalı mıyım?
Ekran (siyah) hattı GND (kahverengi) ile bağlı değildir. Projeye uygun olarak şaseye veya GND’ye bağlayın (hangisi daha iyi sonuç veriyorsa). Kılavuz çizimlerine bakın.

mA ve mV çıkışlı sürümlerde çıkış empedansı nedir?
mV çıkışlı sürümde çıkış empedansı ≥ 10 kΩ olmalıdır. mA çıkışlı sürümde maksimum döngü empedansı 1000 Ω’dur.
